Aja jooksul, mis kulub kingade sidumiseks-umbes 20 sekundit-Xianku 3D kehaskannerkogub teie keha kohta rohkem andmeid, kui personaaltreener, kiropraktik ja rätsep suudavad tunni jooksul koguda. Aga kuidas see toimib? Mille poolest erineb struktureeritud valguse skaneerimine teie nutitelefoni sügavuskaameratest? Ja miks on see tehnoloogia une tervise jaoks oluline?
Sukeldume maailma esimeste tehnoloogiate taga olevasse tehnikasseAI-mootoriga madratsi ja padja valimise süsteem.
Traditsioonilise mõõtmise piirid
Ajalooliselt hõlmas madratsi valimine midagi enamat kui mõõdulint, kaaluskaala ja subjektiivne "mugavustest". Isegi kliinilistes tingimustes tugineb kehahoiaku hindamine sageli visuaalsele vaatlusele, goniomeetritele ja käsitsi palpatsiooni{1}}meetoditele, mis on oma olemuselt subjektiivsed ja piiratud täpsusega.
Mõelge, millised traditsioonilised meetodid eiravad:
- 3D kontuur: mõõdulint tabab ümbermõõtu, kuid mitte kuju. Kahel inimesel, kellel on sama puusaümbermõõt, võivad olla täiesti erinevad puusakontuurid, mis mõjutab nende suhtlemist madratsi pinnaga.
- Lülisamba kõverus: Visuaalne hindamine ei suuda kvantifitseerida peeneid külgkõverusi (skolioos) või sagitaalseid tasakaaluhäireid (kyphosis/lordosis), mis mõjutavad oluliselt une joondumist.
- Asümmeetria: Kõrgeid õlgu, vaagna kallet ja pöörlemise tasakaalustamatust on käsitsi tööriistadega raske täpselt mõõta.
- Dünaamilised suhted: õlgade laiuse, puusa laiuse ja selgroo kõveruse vaheline suhe määrab ideaalse unetoetuse -arvutus on käsitsimeetodite jaoks liiga keeruline.
Struktureeritud valguse skaneerimine lahendab kõik need piirangud.
Mis on struktureeritud valguse skaneerimine?
Struktureeritud valguse skaneerimine on 3D-pilditehnoloogia, mis projitseerib pinnale teadaoleva valgusmustri (tavaliselt infrapuna) ja fikseerib, kuidas see muster deformeerub. Mustri deformatsioon paljastab objekti kolmemõõtmelise kuju.

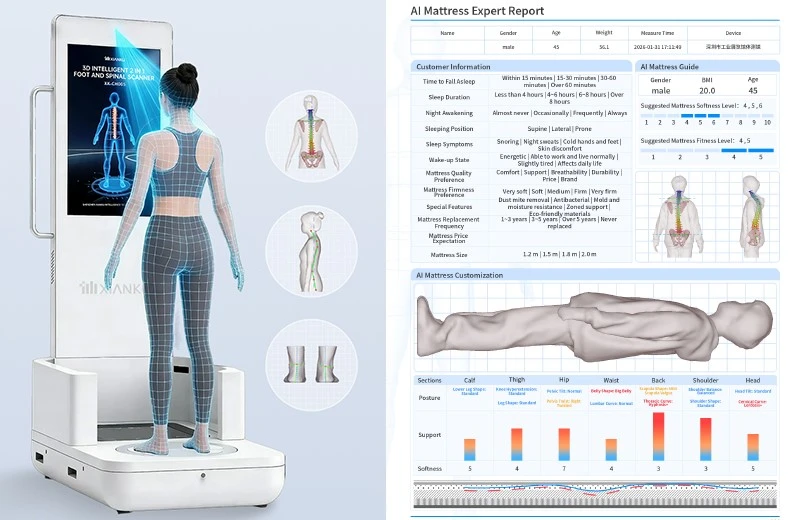

Xianku süsteem kasutabpatenteeritud struktureeritud valgusmoodulidloodud spetsiaalselt inimkeha skaneerimiseks. Protsess toimib järgmiselt.
1. samm: mustri projektsioon
Skänner projitseerib kasutaja kehale täpse infrapunapunktide ruudustiku. Erinevalt laserskanneritest, mis liigutavad ühte punkti üle pinna, lööb struktureeritud valgus korraga tuhandeid punkte.
2. samm: pildi jäädvustamine
Kõrge eraldusvõimega{0}}kaamerad jäädvustavad projitseeritud mustri mitme nurga alt. Süsteem kasutab kahte kaamerat, et saavutada stereonägemine-, mis sarnaneb inimese binokulaarsele nägemisele, kuid palju suurema täpsusega.
3. samm: triangulatsioon
Analüüsides, kuidas projitseeritud muster keha pinnal deformeerub, arvutab süsteem iga punkti 3D-koordinaadid. Mida tihedam on muster, seda detailsem on rekonstruktsioon.
4. samm: punktipilve loomine
Tulemuseks on "punktipilv"-miljonitest individuaalsetest 3D-koordinaatidest koosnev kogum, mis kaardistab keha pinna millimeetri täpsusega. Xianku süsteem genereerib ligikaudu2 miljonit punktipilveskaneeringu kohta tihedusega28 punkti ruutsentimeetri kohta.
5. samm: 3D rekonstrueerimine
Täiustatud algoritmid muudavad punktipilve pidevaks 3D-võrguks, luues kasutaja kehast 1:1 realistliku mudeli, mida saab vaadata mis tahes nurga alt.
Miks on 2 miljonit punkti oluline?
Punktpilve tihedus määrab jäädvustatud detailitaseme. Madala-tihedusega skaneerimine võib jäädvustada üldise kehakuju, kuid jätta tähelepanuta peened kontuurid, mis on une tervise seisukohalt olulised:
| Funktsioon | Miks see on magamise jaoks oluline? |
|---|---|
| Õlakontuur | Määrab, kui palju külgmagaja õlg madratsi sisse vajub |
| Nimmepiirkonna kõveruse sügavus | Määrab vajaliku alaselja toe |
| Puusa-ja vöö{1}}suhe | Mõjutab vaagna joondumist kõigis uneasendites |
| Lülisamba külgsuunaline kõrvalekalle | Vajab skolioosihaigetele asümmeetrilist tuge |
| Emakakaela kõver | Määrab optimaalse padja kõrguse ja pööningu |
28 punkti ruutsentimeetri kohta jäädvustab Xianku need omadused piisava eraldusvõimega, et anda kliiniliselt olulisi hinnanguid.
Plaadimängija roll
Erinevalt fikseeritud skanneritest, mis nõuavad kasutajalt kindlas asendis seismist ja pöörlemist, kasutab Xianku integreeritud pöördlauda. Sellel disainil on mitmeid eeliseid:
Ühtlane pöörlemiskiirus: Pöördlaud pöörleb täpselt kontrollitud kiirusega, tagades ühtlase katvuse ja kõrvaldades liikumise hägususe.
Optimaalne mõõtmiskaugus: kasutaja seisab skannerist kindlal kaugusel (0,6–0,75 m), säilitades kogu skannimise ajal ideaalse fookuskauguse.
Täielik 360 kraadi katvus: koos skanneri laia vaateväljaga tagab pöördlaud kõikide kehapindade täieliku katmise, sealhulgas seljaosa,{0}}mis on oluline selgroo hindamiseks.
Minimaalne kasutaja liikumine: kasutaja lihtsalt seisab pöördaluse pöörlemise ajal paigal. See vähendab liikumisartefakte ja tagab erinevate kasutajate skannimise järjepidevuse.
Toorandmetest biomehaaniliste ülevaadeteni
2 miljoni punkti tabamine on muljetavaldav, kuid töötlemata punktipilved on ilma intelligentse analüüsita mõttetud. Siin hakkavad mängu Xianku AI-algoritmid.
Automaatne maamärkide tuvastamine
Süsteem tuvastab automaatselt anatoomilised maamärgid:
- Acromion (õla tipp)
- Nibude hari (vaagnaluu)
- C7 selgroolüli (kaela põhi)
- PSIS (tagumise vaagna maamärgid)
- Reieluupead (puusaliigesed)
- Patellae (põlvekaelad)
Skeleti rekonstrueerimine
Neid maamärke kasutades rekonstrueerib AI kehapinnaga joondatud skeletimudeli. See ei ole üldine skelett, mis on skaleeritud kõrgusele,{1}}see on isikupärastatud skeleti mudel, mis põhineb tegelikel pinnakontuuridel.

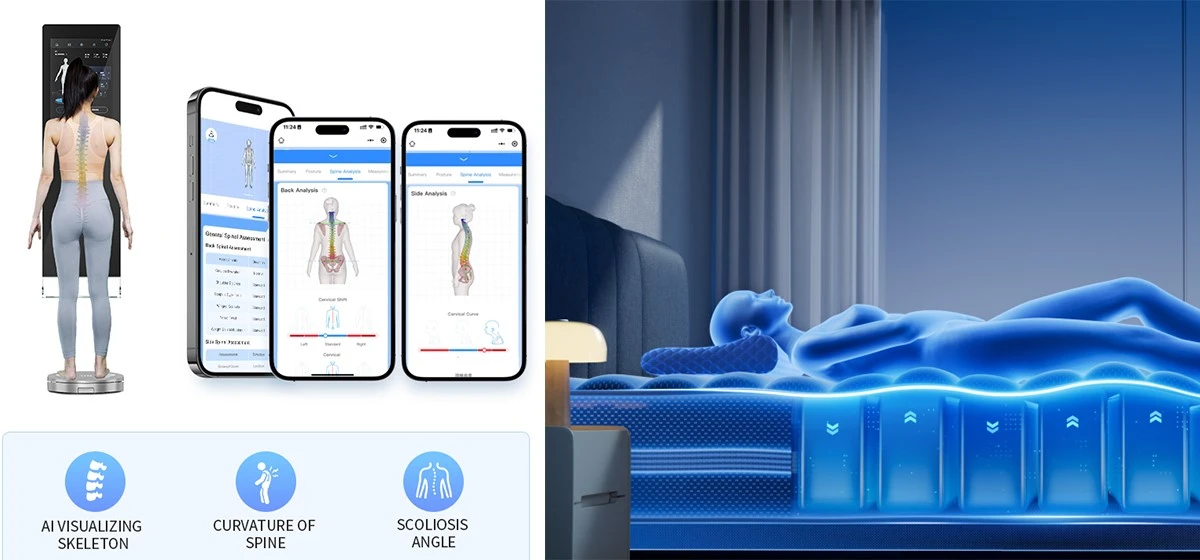

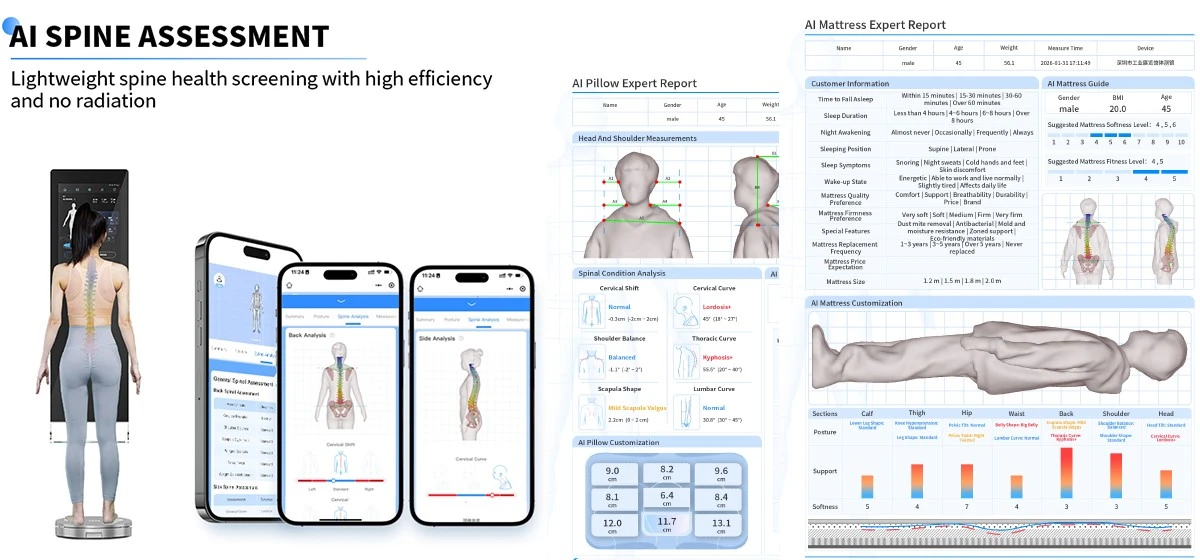

Lülisamba kõvera analüüs
Süsteem eraldab seljaaju keskjoone tagapinnalt ja arvutab:
- Cobbi nurk skolioosi tuvastamiseks
- Rindkere kyfoosi nurk
- Nimme lordoosi nurk
- Lülisamba pöörlemise indikaatorid
Poosi kõrvalekalde kvantifitseerimine
AI mõõdab kõrvalekaldeid ideaalsest joondusest:
- Pea asend ettepoole (kraadides)
- Ümardatud õlad (kraadides)
- Vaagna kalle (eesmine/tagumine)
- Õlgade kõrguse asümmeetria (millimeetrites)
- Põlvejoondus (O/X jala nurgad)
Kalibreerimine ja täpsus
Meditsiini- ja jaemüügirakenduste puhul ei ole täpsus-kaubeldav. Xianku süsteem läbib ranged kalibreerimisprotokollid:
Tehase kalibreerimine
Iga seade kalibreeritakse tehases täppissihikute abil individuaalselt. Kalibreerimisandmed salvestatakse seadmesse ja neile viidatakse iga skannimise ajal.
Keskkonnakompensatsioon
Süsteem kompenseerib ümbritseva valgustuse tingimusi, tagades ühtlased tulemused müügisaalides, kliinilistes või hotellikeskkondades.
Enese{0}}kinnitus
Iga skannimise ajal kontrollib süsteem reaalajas{0}}kvaliteeti, hoiatades operaatorit, kui positsioneerimine või keskkonnategurid võivad täpsust mõjutada.
Kiiruse eelis
Miks kiirus loeb? Mõelge tegelikule{0}}rakendusele:
Voodipesu müügisalongis on klientidel piiratud aeg ja kannatlikkus. Mitu minutit kestev skannimisprotsess tekitab hõõrdumist. 20-sekundiline skannimine annab tunde, et kliendid osalevad suurema tõenäosusega ja töötajad saavad tunnis töödelda rohkem kliente.
Kliinilistes tingimustes on aeg raha. 20-sekundiline skaneerimine asendab 15–20 minutit käsitsi hindamist, võimaldades praktikutel mõõtmise asemel keskenduda tõlgendamisele ja ravile.
Hotellikeskkonnas ootavad külalised mugavust. Kiire ja mittepealetükkiv skannimine sisseregistreerimisel- võimaldab isikupärastatud padjavalikut, ilma et see häiriks külaliste kogemust.
Andmete privaatsus ja turvalisus
Mis tahes keha skaneerimise tehnoloogia puhul on privaatsusprobleemid esmatähtsad. Xianku seab prioriteediks andmete turvalisuse:
-Seadme töötlemisel
Kogu skannimine ja esialgne analüüs toimub seadme kohalikus riistvaras. Süsteem ei edasta töötlemata skannimisandmeid välistele serveritele ilma selgesõnalise loata.
Krüpteeritud salvestusruum
Kliendiandmed on puhkeolekus ja edastamisel krüpteeritud. Juurdepääsu juhitakse rollipõhiste lubadega CRM-süsteemi kaudu.
Vastavus
Süsteem on loodud vastama GDPR-ile, CCPA-le ja teistele piirkondlikele privaatsuseeskirjadele. Kasutajad saavad selget teavet nende andmete kasutamise kohta ja võivad igal ajal taotleda kustutamist.
Alumine rida
Struktureeritud valgusskaneerimine pole uus,{0}}seda on tööstusliku kontrolli, autode disaini ja meditsiinilise pildistamise valdkonnas kasutatud aastaid. Kuid selle tehnoloogia rakendamine une tervise parandamiseks koos kiiruse, täpsuse ja taskukohasuse erinõuetega nõudis aastaid uurimis- ja arendustegevust.
Xianku saavutus muudab kliinilise{0}}klassi 3D-kehaskannimise praktiliseks igapäevaseks kasutamiseks jaemüügis, hotellinduses ja heaolus. Tulemuseks on süsteem, mis kogub 20 sekundiga rohkem andmeid, kui traditsiooniliste meetoditega tunniga kokku saaks,{4}}ja teisendab need andmed kasutatavateks unelahendusteks.
Järgmises artiklis uurime, kuidas neist algandmetest saab täielik selgroo tervisehinnang ja miks on selgroo mõistmine parema une võti.
